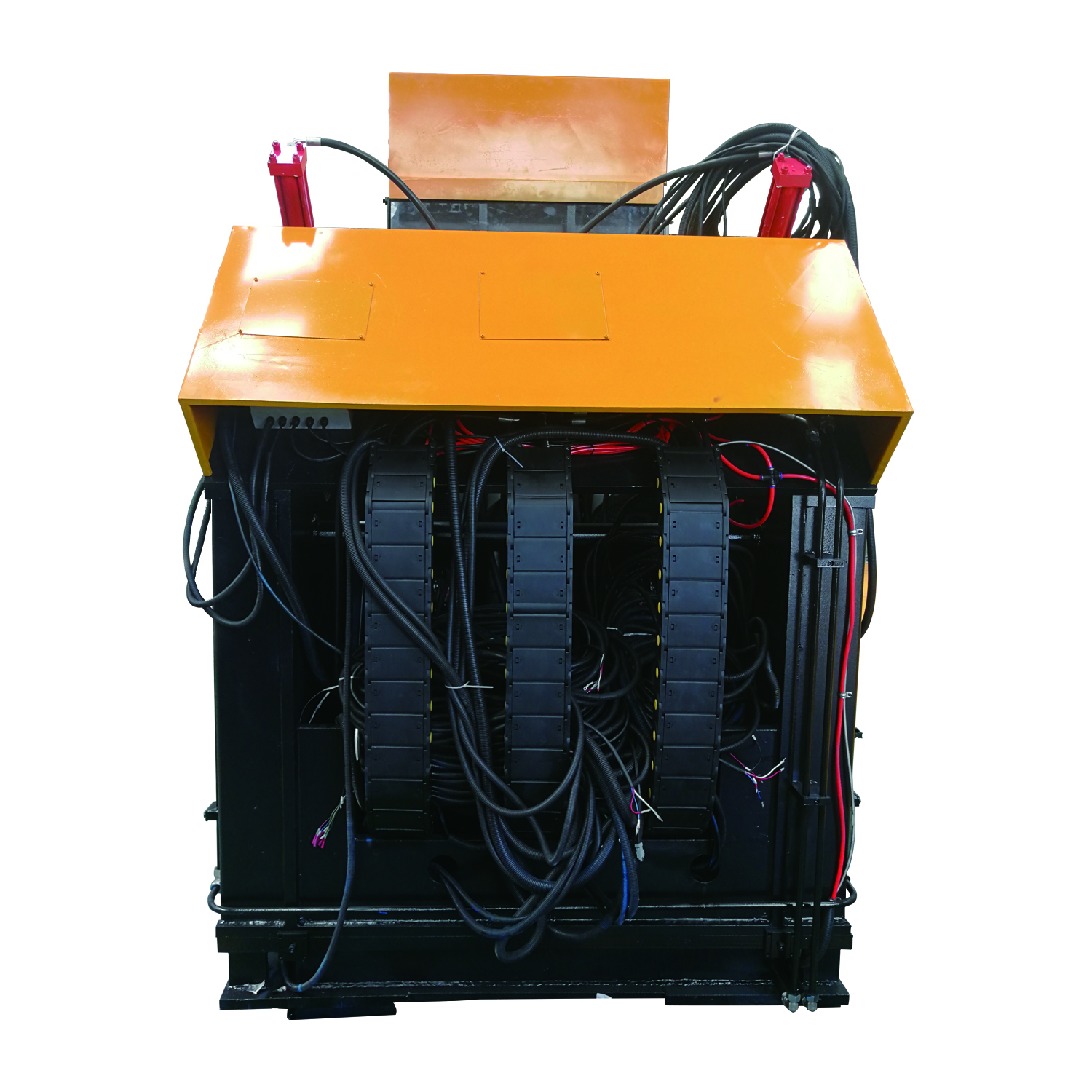

  • 产品简介

    1、用途

    本高速钻孔生产线是我公司最新开发研制的用于角钢钻孔的专用设备。本机采用数控系统控制,整机结构紧凑,大大的提高了生产效率。



    2结构概述

    本高速钻孔生产线由数控系统、钻孔系统、液压系统、气动系统、冷却润滑系统、打字单元、送进机构、上料机构、压料机构等部分组成。





    3、特点

    1)采用数控技术,伺服电机送进,定位准确,效率高,工件精度稳定;

    2)数控系统具有实时监测功能、故障自我诊断功能和异常报警功能,异常时会自动停止;

    3)关键的液、气、电元件全部进口;

    4)计算机为中文/英文界面,操作简易,可显示工件图形;

    5打印、钻孔均自动进行,成品采用法因形式翻转下料,大大减轻工人劳动强度;噪音低;使用寿命长.

    6)可通过数控系统直接调取计算机编辑的加工程序进行加工;

    (7)具有高速钻孔功能,钻孔主轴最高转速可达3500r/min;

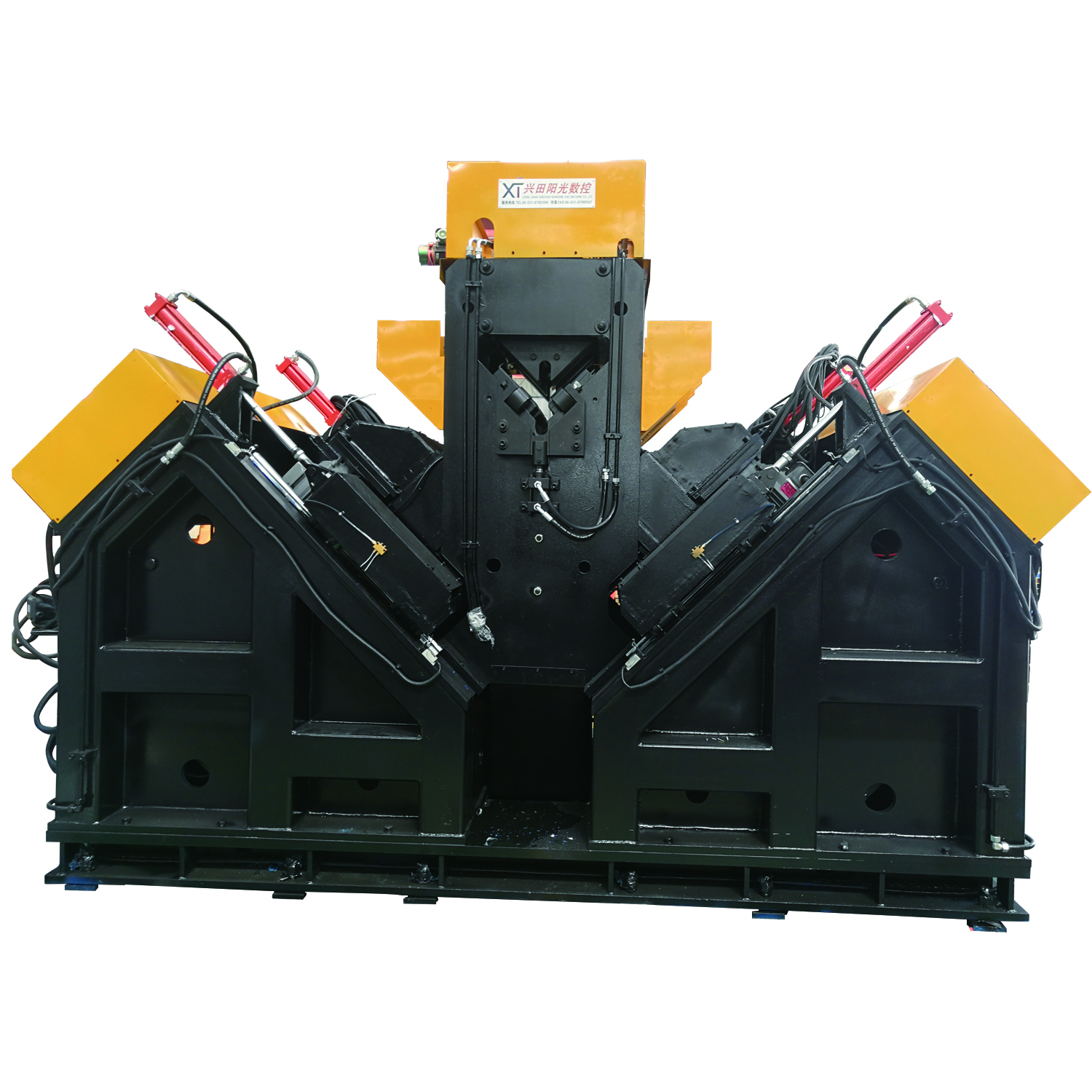

    (8)具有两套共六个独立的主轴,呈90°布置于主机机架上,由伺服电机驱动,可在工件的任意位置进行钻孔;

    (9)钻孔采用目前世界先进的浅孔钻钻头,加工面光洁度高,孔径尺寸准确,工作效率高。

  • 技术规格/参数

    技术参数:

    加工角钢范围(mm)

    L140×140×10~L250×250×32

    最大工件长度(m)

    12

    打字公称力(kN)

    1200

    打印字头组数(组)

    1

    每组字头个数(个)

    18

    字头尺寸(mm)

    14×10×19

    准距调节范围(mm)

    40~340

    钻孔直径(mm)

    Φ17~Φ40

    钻孔主轴最高转速(r/min)

    6000

    钻削主轴数量

    每侧3个,共6

    主轴锥孔

    BT40

    夹刀方式

    气动打刀,拉刀杆拉刀

    数控轴数

    9

    角钢最大送进速度(m/min)

    90

    冷却方式

    高压油雾冷却

    机床总功率(kW

    120
