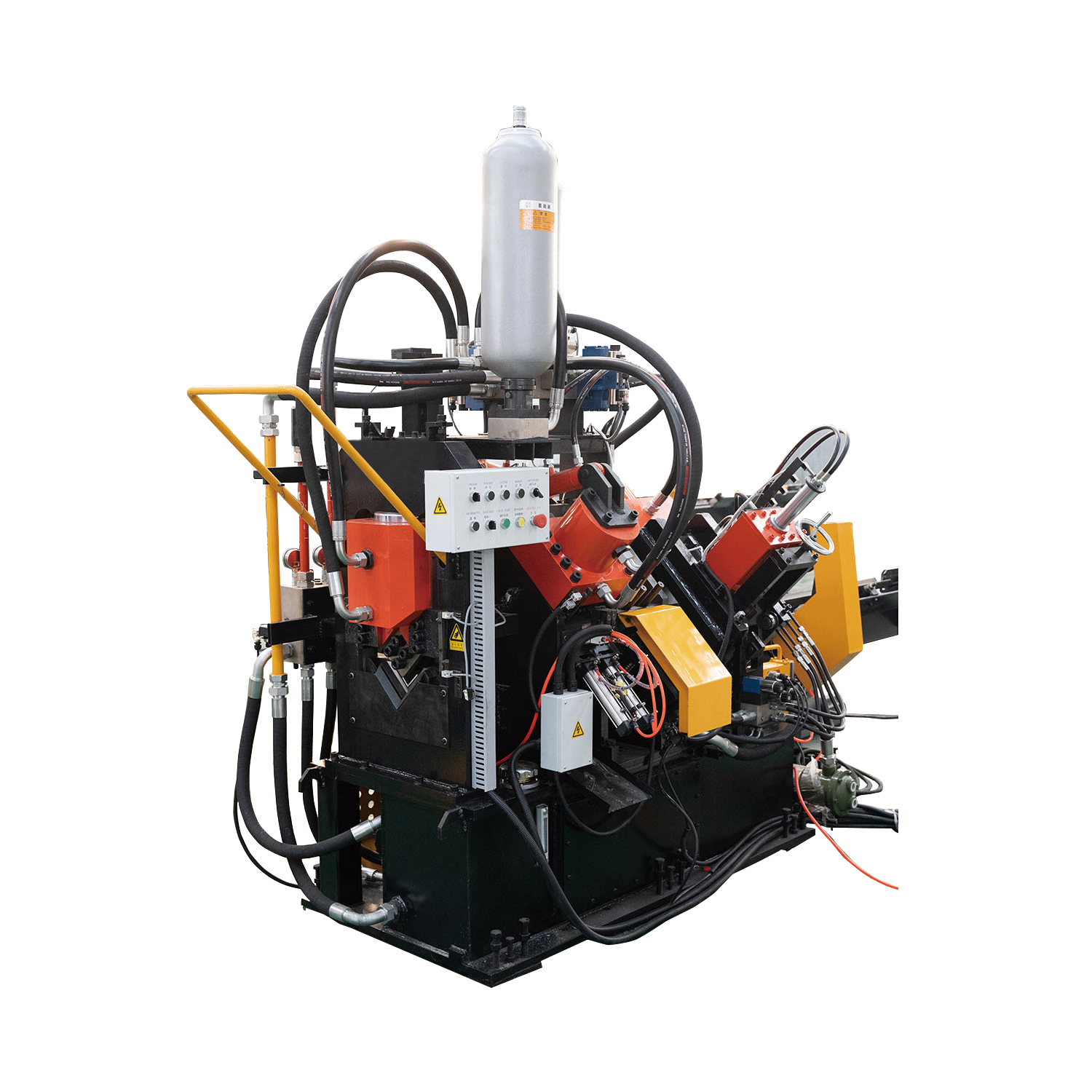

YJX-1612新型高速数控角钢冲孔打字剪切生产线

YJX-1612新型高速数控角钢冲孔打字剪切生产线
YJX-1612新型高速数控角钢冲孔打字剪切生产线
YJX-1612新型高速数控角钢冲孔打字剪切生产线
YJX-1612新型高速数控角钢冲孔打字剪切生产线
YJX-1612新型高速数控角钢冲孔打字剪切生产线
YJX-1612新型高速数控角钢冲孔打字剪切生产线
YJX-1612新型高速数控角钢冲孔打字剪切生产线
YJX-1612新型高速数控角钢冲孔打字剪切生产线
  • 产品简介

    一、设备简介

    YJX-1612新型高速数控角钢冲孔打字剪切生产线,属于高速角钢生产线,是我公司本着“与国际接轨,与世界同步”的宗旨,结合我国现有材料、装备、员工技能状况等因素,最新研制开发的一条高效率角钢生产线。它具有加工效率高,加工精度高,故障率低,适用产品范围广,占地少,功能多,操作简便等优点,是各角钢加工企业的首选产品。

    二、设备优势

    新型高速角钢生产线与普通型角钢生产线相比较,具有以下优势:



    1、主机、液压站采用一体化设计

    2、配备高速电气、液压系统



    3、送料小车采用精密直线导轨导向与精密齿轮齿条传动



    4、剪切单元采用单刃剪切

  • 技术规格/参数

    设备技术规格及主要技术参数

    1、可加工角钢范围:L40×40×3——L160×160×12mm8mmQ345

    2、最大冲孔直径:Φ25.5mm

    3、最快冲孔频率60/

    4、冲孔公称力:600kN

    5、打字公称力:1000 kN

    6、切断公称力:1500kN(单刃剪切)

    7、毛坯最大长度:12m

    8、每侧冲头数目:2

    9、每侧冲孔排数:任意

    10、打印字头组数:4

    11、字头尺寸:14×10×19mm

    12、切断方式:单刃切断

    13、数控轴数:3

    14、角钢送进速度:最快90m/min

    15成品料道和法因相同,翻料为电机、减速机的形式旋转下料。

    16、成品料道最大长度:6m或根据用户要求

    17、加工精度:符合GB/T 2694-2010

    18、编程方式:键盘输入、USB接口输入

    19、润滑方式:配备自动润滑。

    20、设备运行方向:客户选定
